Astrophotography – Seite 4

ORI – Orion

Der Himmelsjäger Orion ist wohl das am leichtesten zu erkennende Sternbild des Wintersternenhimmels

B=der rote Riesenstern Beteigeuze, R=Blauer Riesenstern Rigel; M42=Orion Nebel A=Alnitak

Der Große Orionnebel (M42) ist selbst mit freiem Auge zu erkennen, mit dem Fernglas eine nebeliges Etwas, in dessen Zentrum die 4 Trapezsterne zu sehen sind. Darüber angehängt ist der kleine Orionnebel (M43) und darüber findet man eine weitere Struktur: den „Running Man“. Mit nur 1300 LJ ist er in unserer unmittelbaren Nachbarschaft zu finden. Er ist eine der aktivsten Sternentstehungsgebiete. Dies Sterne bringen den Nebel zu leuchten.

Interessant, aber sehr viel schwächer: Beim Gürtelstern Alnitak ist rechts der Flammennebel: NGC2024( und unter Alnitak der berühmte Pferdekopfnebel (IC434,B33), ein Dunkelwolke:
Einfach aus dem Original 1:1 herausgeschnitten, da sieht man was selbst auf so einem Bild noch erkennbar ist:

mit dem Teleskop (Brennweite 800mm, 14x4min ISO800 F/4)

Das markante Sternbild enthält ja viel helle Sterne und diese haben allesamt Namen, hier nur 3 der wichtigsten:

Beim roten (=kalten) Beteigeuze (α Orionis) hat man einen riesigen Stern vor sich, den man bei heutigen Stand der Technik bereits als Scheibchen abbilden kann (o,o5 arcs). Gegenüber unten rechts im Orion ist der blaue (=heiß) Riese Rigel (β Orionis), der sich auch in einen roten Riesenstern verwandeln wird. Er beleuchtet tauch links eine Dunkelwolke, die sich sehr schwach vom Hintergrund abzeichnet und als Hexenkopfnebel bekannt ist.

Mitte November bis Dezember 2019 sank die Helligkeit von Beteigeuze schnell von mag +0,3 auf unter mag +1,5 ab. Damit ist nur mehr fast so hell wie der rechte Schulterstern Bellatrix (mag +1,7) und auch wesentlich dunkler als der oberhalb rechts stehende orange Riese Aldebaran im Sternbild Stier.
War er bisher so der 10. hellste Stern am Himmel ist er derzeit nur noch unter den 25. Hellsten am Himmel zu finden.

An sich ist es relativ einfach, Orion zu fotografieren: Große und relativ hell und daher kommt man recht schnell zu netten Bildern, im Detail ist aber gerade der Orionnebel sehr schwierig stimmig abzubilden. Er hat extreme Helligkeitsunterschied sodass man viele verschieden lang belichtete Bilder zu einem HDR Bild verarbeiten muss.

Hier ein erster Versuch 9x4min ISO400 und 6x4min ISO200 – HDR

Ende 2019 ein neuer Versuch bei etwas besseren Bildbearbeitungskentnissen.
Derzeit nur 1 Belichtungsserie, viel kürzere aber auch viel längere Belichtungen fehlen noch und bedürfen einer dunklen klaren Winternacht:

(höhere Auflösung bei AstroBin)

Hier trifft der Spruch „Astrofotografie ist zwar einfach, aber beliebig vertiefbar“ vollkommen zu!

Hier ein Blick aufs Zentrum des M42, das Trapezoid

Die Trapez Sterne sind vor 1-2,5Mio Jahren aufgeflammt und blasen das Gas aus dem Zentrum heraus. Links sieht man die Schockfront. Durch die Destabilisierung bilden sich nun weitere protoplanetare Scheiben. Löcher im Nebel wo sich das Gas zusammenballt und dann neue Sterne und Planetensystemen entstehen.

Die Trapez Sterne stehen mit 1,5 LJ sehr eng zueinander und sind ihrerseits Mehrfachsternsysteme. Man sieht die kleine Ausbuchtung bei den zwei Sternen am Bild.

Noch ein Bild mit dem kleinen Lacerta 72/432 APO – schön zu sehen, der „Running Man“

Noch ein Übersichtsbild, wie es ein mFT 75mm (150mm KB Brennweite) zeigt – genau der untere Teil:

rechts oberhalb des hellen Rigel zeichnet sich der Hexenkopfnebel ab

Ein kompletter Orion vom mit 25mm Objektiv.

In Größer auf AstroBin

Filter – IRUV

Ich hab mir jetzt eine Olympus E-PL6 durch IRreCam modifizieren lassen. In Ermangelung von Astrofiltern zum FT Sensor wurde dabei das Kamerasperrfilter gegen ein Glasfilter das ab 280nm alles durchlässt, ersetzt. Damit hat die Kamera jetzt auch volle Sensibilität für H-alpha und S-II (650-700nm) leider aber auch darüber hinaus. Die IR Wellenlängen habe ja einen anderen Fokuspunkt, es würde also unscharfes IR Licht die Bilder verfälschen. Daher habe ich mir auch einen UV/IR block Filter besorgt, der das IR über 700nm zuverlässig blockiert:

sehr schön sieht man dass er unterhalb 400nm (UV) und ober 700nm (IR) sperrt. Damit habe ich also dann eine „Astromodifizierte“ Kamera.

Natürlich kann man diese Kamera dann mit entsprechenden IR-Filtern für die „normale“ IR Fotografie einsetzen.

Für Fotooptiken bin ich in Sachen UVIRCut Filter beim Haida inform der
„Haida Pro II MC Digital Slim UV/IR390/750“ Filter fündig geworden.
Sie funktionieren sehr zufriedenstellend und sind relativ günstig.
Hier die Durchlässigkeitskurve (inkl. die der IR760 und IR850 Filter)

M2 / NGC 7089

2×4 min ISO400

Im Sternbild Wassermann (Aquarius / Aqr) findet man diese Kugelsternhaufen. Er ist an der Grenze der Sichtbarkeit mit dem freien Auge. Entdeckt wurde er 1746, William Herschel ist es 1794 erstmals gelungen das „nebelige etwas“ in einzelne Sterne aufzulösen.

Die scheinbare Helligkeit ist bei mag 6,5, die hellsten Einzelsterne sind bei mag 13.

Momentan ist er im inneren Halo der Milchstraße zu finden und ca 36.000 LJ weit weg, also weiter als unser galaktische Zentrum. Er hat aber die höchste Geschwindigkeit aller Kugelsternhaufen der Milchstraße und die Bahn führt ihn in weiteren Mrd Jahren bis zu 150.000 LJ hinaus ins äußere Halo der Galaxie.

Er ist wie praktisch alle Kugelsternhaufen mit 12 Mrd. Jahren sehr alt, und enthält auch kaum Metalle. Der Durchmesser ist rund 150 LJ. Mit 100.000 Sternen ist er auch einer der sternreichsten Vertreter seiner Klasse.

Psc -Sternbild Fische / Pisces

An diesem Sternbild sieht man sehr deutlich: Viele Sternbilder im Tierkreiszeichen sind schlecht zu erkennen. Hier ein Weitwinkelbild (28mm KB) des an sich großen Sternbildes der Fische

Hier die Auflösung inform der Astrometrierten Version:

In Groß auf Astrometry.net

Rechts das Sternbild Wassermann (Aquarius/Aqr) links der Widder (Aries/Ari). Im Jahreszeitlichen Ablauf steht die Sonne im Februar im Wassermann, im März in den Fischen und dann folgen die im Sternbild Widder geborenen.
Beim Widder kann man wenigstens zwei helle Sterne leicht erkennen unter der Andromeda….

Zu den Sternen: Die hellsten Sterne beginnen bei mag 3,6 – also in der Stadt so gut wie nicht zu sehen. Der Rest hat mag 4,5 bis über mag 5, also an der Grenze der Sichtbarkeit bei gutem Seeing.

Neben einigen Doppelsternen und Veränderlichen gibt es nur ein Objekt aus dem Messierkatalog: M74 eine schöne, wenn auch schwache Spiralgalxie in ca 23 Mio Lj Entfernung.

28.9.2015 Totale Mondfinsternis

In der Nacht von Sonntag auf Montag fand eine denkwürdige Mondfinsternis statt. Aufgrund der sich spät auflösenden Wolken fast ohne mich. Kurz vor der Totalität gab es größere Wolkenlücken, sodass ich zumindest den „Blutmond“ selbst mal abbilden konnte:

(Bild in Originalauflösung)

Ein Vollmond im September wird als Erntemond bezeichnet. Erntemond deshalb, weil er in alten Zeiten, wo noch kein künstliches Licht bei der Feldarbeit möglich war, er genügend Licht spendetet um auch Nachts mit der Ernte voranzukommen.

Er war noch dazu ein „Supermond“. So nennt man einen Vollmond, wenn die Mondbahn genau zu Vollmond der Erde am nächsten kommt. Genau das war um 4:11 morgens, genau mit dem Eintritt des Mondes in den Kernschattens der Erde. Das Streulicht der Erdatmosphäre färbt ihn dabei dunkelrot. Da er so nahe war, dauerte diese Totalitäsphase mit etwas über 1 Stunde und 12 Minuten auch extrem lang.

Eine Mondfinsternis ist an sich nicht gar so selten, aber die nächste Mondfinsternis mit ähnlicher Qualität wir erst am 8.10.2033 stattfinden.

Beobachtungsnacht 29.8.2015

Tags zuvor habe ich nochmals eine Lösung versucht, Mondbilder aus der Digitalkamera zu stacken. Danke einer Webseite ist mir das scheinbar mit Fitsworks gelungen. Sterne zu stacken ist ja nicht das Problem, denn da gibt es einiges an Software, hoch aufgelöste Bilder aus der Digitalkamera aber überfordern die auf kleine Bilder aus Webcams für Planeten und Mond Detailaufnamen ausgelegten Programme. Das motivierte mich natürlich dazu es am großen Vollmond zu versuchen. Der Vollmond fand um 20:36 statt. Günstiger Weise wäre er mit 358.993 km auch recht nahe der Erde, erst morgen am 30.8. wird er mit 358.282 km seine größte Erdnähe erreicht haben.

Der Mond wird um Mitternacht dann mit 30 Grad über Horizont seinen höchsten Stand erreicht haben (Meridiandurchgang – seinen Höchststand über Horizont), was zumindest die dünnst mögliche Luftschichte zwischen Objekt und Teleskop bringt. Auf der Sternkarte im Stellarium sehen ich noch, das Uranus auch zu sehen wäre und mit einer scheinbaren Helligkeit von mag 5-6 wohl auch bei Vollmond sichtbar sein sollte. Ich suche mir Hamal als Stern aus, um ein möglichst nahes Allignment zu machen. Ein paar Bilder bei ISO200 und zwischen 0,5 und 15 Sekunden sollten reichen, um ihn eindeutig zu identifizieren. Inzwischen geht es gegen Mitternacht und ich mache je 60 Bilder am Vollmond einmal „Normal“ und einmal mit dem EC14, einem 1,4x Telekonverter, der in meiner Konfiguration den Mond nahezu formatfüllend zeigt.

Hier mal ein Bild des Vollmondes in Originalauflösung 42 von 60 Bildern gestackt. Aber leider ist die Auflösung nicht wirklich gut, da habe ich schon wesentlich besser aufgelöste Einzelbilder des Mondes. Da war offenbar die heiße Luft zu unruhig.

Dann schwenke ich nochmals zum Uranus, diesmal mit der Barlow 2,67 (2,67x APM Komakorrigierende Barlowlinse von Gerd Düring). Damit ich überhaut was sehe am Liveview geht ich erneut zu Hamal. Die Schärfe wird auch noch schnell mit der Bahtinovmaske überprüft. Per GoTo lasse ich das Teleskop erneut auf Uranus schwenken. Dann mach eich wiederum ein paar Bilder.

Zum Abschluss gehe ich mal auf Almach, der schöne Doppelstern in der Andromeda. Wieder erwarten war das Luftflimmern nach Mitternacht doch nicht ganz so groß wie befürchtet. Im Liveview mit Bahtinovmaske kann man seinen mit 10 Bogensekunden recht nahen Begleiter sehr deutlich getrennt sehen und ich mach noch ein Bild mit der Maske.

Nach ein paar Bildern von Almach mit verschiedenen Belichtungszeiten schließe ich den Beobachtungsabend ab.

Astrofotografie mit Olympus Digitalkameras

Mittlerweile gibt es natürlich immer mehr, die Olmypus auch für Astrofotos verwenden. Nach jetzt 2 Jahren habe ich den einfachen und praktikabelsten Weg zur Adaption gefunden:

Einfach einen 2″ (= 2 Zoll Standard für ernsthafte Fotografie!) auf mFT Adapter nehmen. Wer ein Komakorrektor oder Flattener mit üblichen 48mm Anschluss hat, nimmt einen M48->2″ Adapter.
Für die APM 2,7x Barlow braucht man ein 50mm 2″ Verlängerungsrohr um in den Fokus zu kommen. Und dann halt wieder auf den mFT 2″ Adapter an die Kamera. Aber behaltet im Hinterkopf – Telekonverter (= Barlow in der Astrofotografie) kosten naturgemäß viel Licht: 1,4x 1 Blende, 2x 2 Blenden….

Zu Beginn musste ich mal herausfinden, was man wie kombinieren kann – siehe Text weiter unten. Außer als Spielerei am Planeten würde ich Okularprojektion vergessen…. Und anstatt dem MMF3 Adapter auf 2″ halt den mFT/2″ Adapter verwenden. Der Funktioniert auch mit (zumindest meinem) MC14. Wer den EC14 Adapter hat, braucht dann natürlich einen MMF auf mFT Adapter.
Als Tipp: bei 800mm Brennweite + 1,4x Telekonverter ist der Mond und Sonne nahezu Formatfüllend. Daher: Kauft keine zu lange Brennweite! Lichtstärke für kurze Belichtungszeit zählt mehr als etwas länger und bezahl-/händelbarer mehr Brennweite bei geringerer Lichtstärke!

—– August 2015 ——-
All zu viele Olympus User dürfte es bei der Astrofotografie nicht geben. Als passionierter Olympus Fotofreund bleibe ich natürlich auch bei der Astrofotografie treu, da ich mit den OM-D Kameras über hervorragende und leichte Gehäuse verfüge.

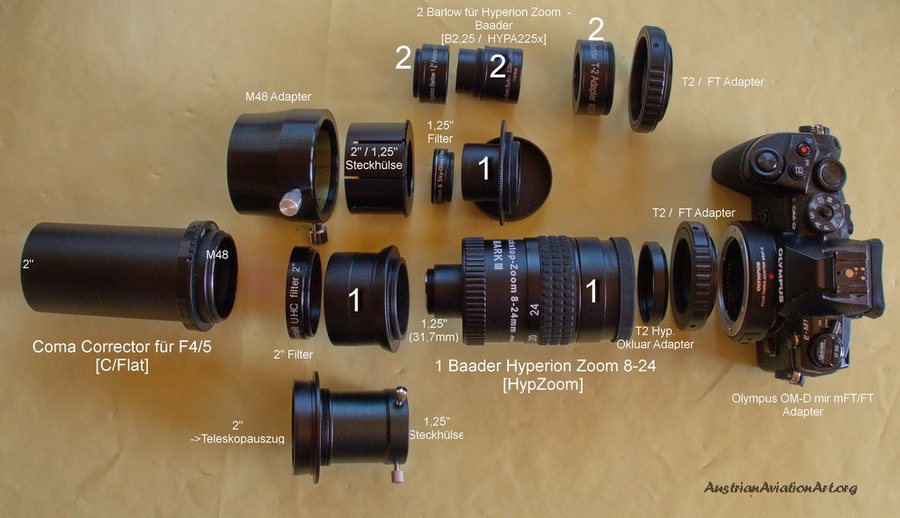

Hier stelle ich mal die Adaption der Olympus FT Kameras vor:

Nach einigem herumprobieren habe ich jetzt zwei Hauptadaptionen gefunden, die mir qualitativ am besten zusagen:

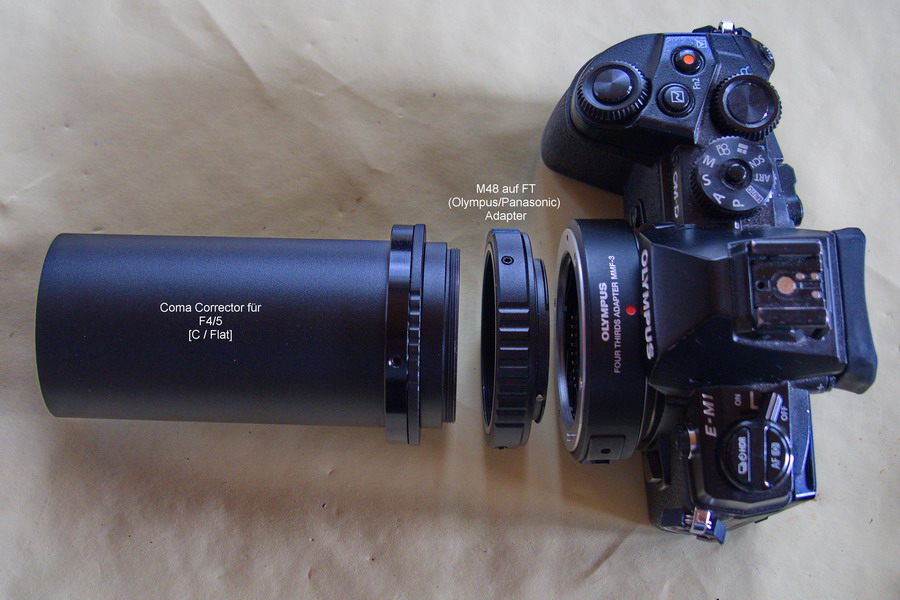

Adaption am Teleskop

Für verzerrungsfreie Bilder ist bei solch lichtstarken Newton Teleskopen ein Flattener (Komakorrektor) erforderlich. Ansonsten würden am Bildrand die Sterne Tropfenförmig verzerrt. In meinem Fall hat der Ausgang des Komakorrektors ein M48 Gewinde. Teleskop-Austria.at hat mir den FT-Adapter auf dieses M48 Gewinde angepasst. Daran kann ich direkt die Kamera an den FT/mFT anschließen.
Da die Sterne in den Ecken nicht rund waren, wurde noch ein 2mm Abstandsring zwischen Komakorrektor und Adapter probiert. Jetzt sind sie bis in die Ecken fast rund. Fast perfekt dürfte der Abstand aber sein, wenn man einfach einen M48 auf 2″ Adapter nimmt. Dann die Kamera einfach mit einen handelsüblichen FT/2″ Adapter anschrauben.

Wie ich noch einen Filter dazwischen bekomme hat sich mittlerweile auch geklärt: Im Flattener (Comakorrektor) bez. bei den gute Adaptern kann man die Filter einfach einschrauben 🙂

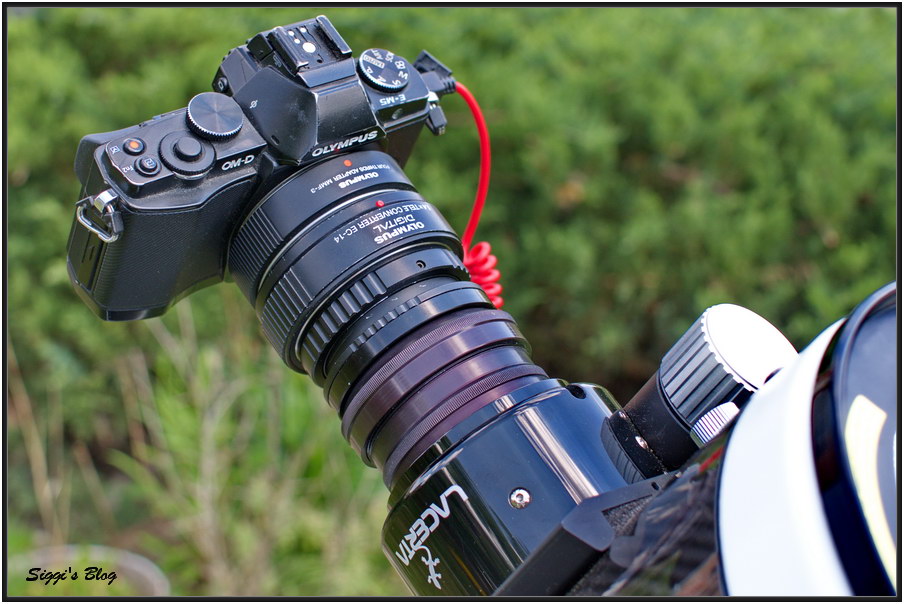

Da ich noch einen EC-14 (Olympus FT 1,4x Telekonverter) habe, nehme ich den gerne bei Sonnen oder Mondfotografie. Damit ist bei einem Teleskop mit 800mm Brennweite der Mond oder Sonne (0,5 Grad Winkelausdehnung) fast formatfüllend:

Also: Teleskop – Comakorrektor – M48/2″ Adapterring – 2″ Adapter – EC-14 – FT/mFT Adapter und mFT Kamera.

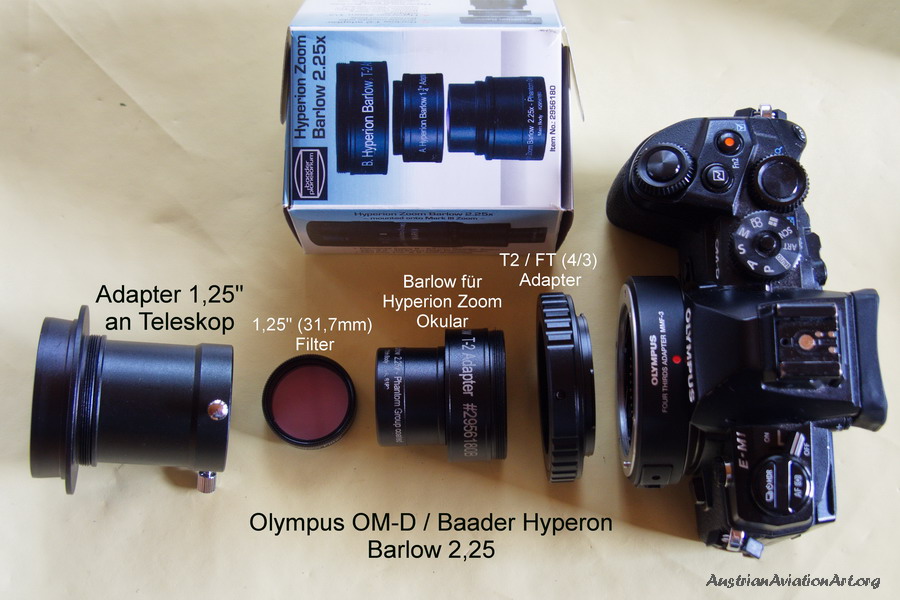

Adaption mit Baader Barlow 2,25 am Teleskop

Die Baader Barlow für Hyperion Zoom Okular, mit 2,25 stellt das dar, was ein Telekonverter bei Fotooptiken ist: Er vergrößert das Bild. Der Komakorrektor ist dann nicht mehr notwendig. Daher braucht man einen T2/FT Adapter und eine Adapter der dann das ganze mit dem Teleskoptubus verbindet. 1,15″ Filter kann man dann direkt an der Barlow Linse einschrauben.

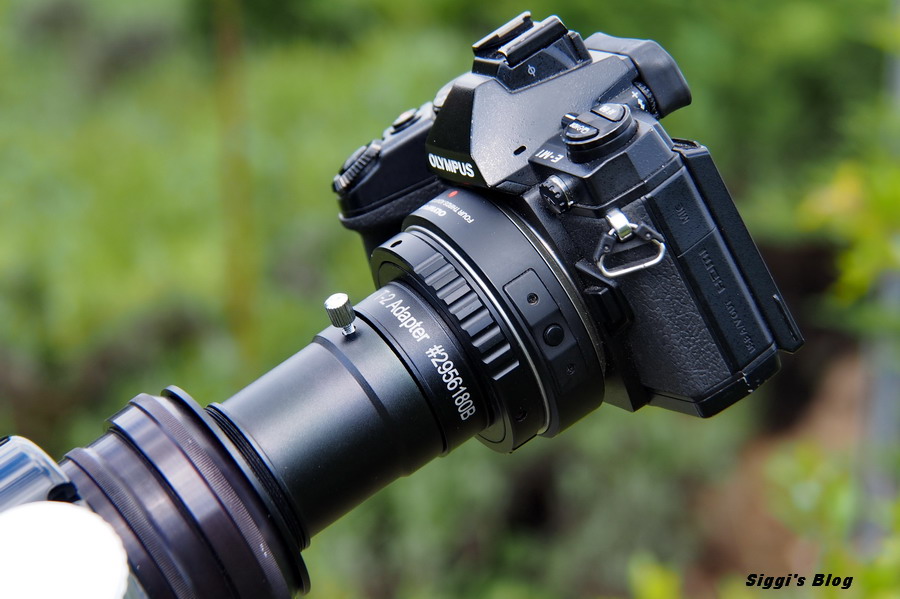

Adaption mit APM Barlow 2,67x am Teleskop

Sie ist relativ einfach: Der enthaltene APM Adapter (für das Einstecken eines normalen 31,4mm Objektives) hat ein 2″ Gewinde. Das ganze einfach mit dem 2″ Adapter auf FT oder mFT Adapter. Zur stärkeren Vergrößerung kann man noch ein 2″ Extender Rohr dazwischen geben.

Natürlich kosteten solche Vergrößerungsmaßstäbe jede Menge an Licht und man stößt schnell an die Grenzen des Sinnvollen bei Digitalkameras. Das Vierfach Sternsystem wie ε-Lyrae kann man aber schön trennen. Die zwei Komponenten der beiden Doppelsterne sind nur 2,3 bzw. 2,7 Winkelsekunden entfernt.

Bei hohen Vergrößerungen kann man natürlich auf den Comakorrektor verzichten. Wenn man aber einfach von norma (mit Comakorrektor uaf ohne Komakorrektor) umrüsten will, sollte man den Newton neu justieren. Wenn es also schnell gehen soll, dann kommt der M48 1,25″ Adapter an den Komakorrektor. Da steckt dann die APM Barlow drinnen. Die APM Barlow ist wir üblich mit 2″ Abstandsrohr und einem 2″ / FT oder mFT Adapter an der Kamera:

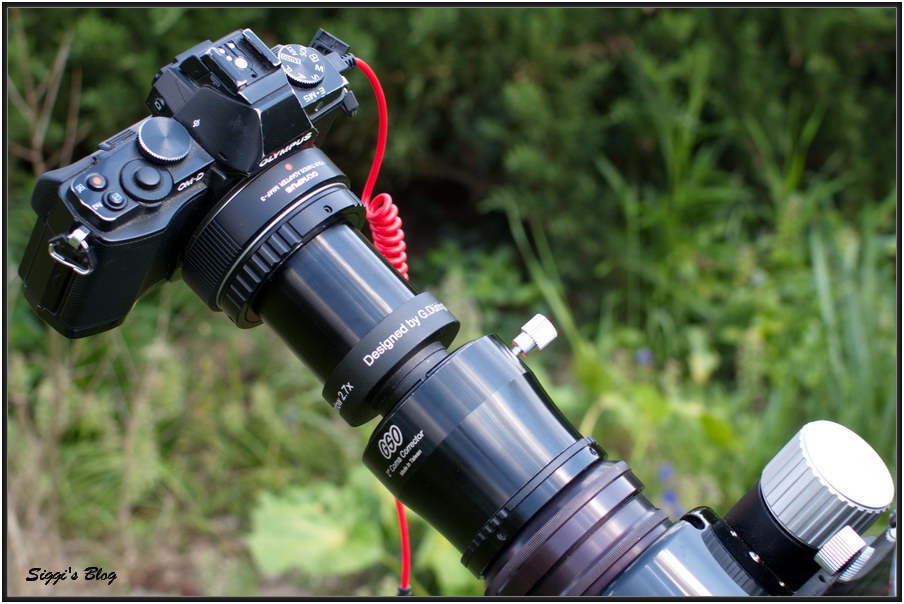

160509 EM5 + APM Barlow am Comakorrektor

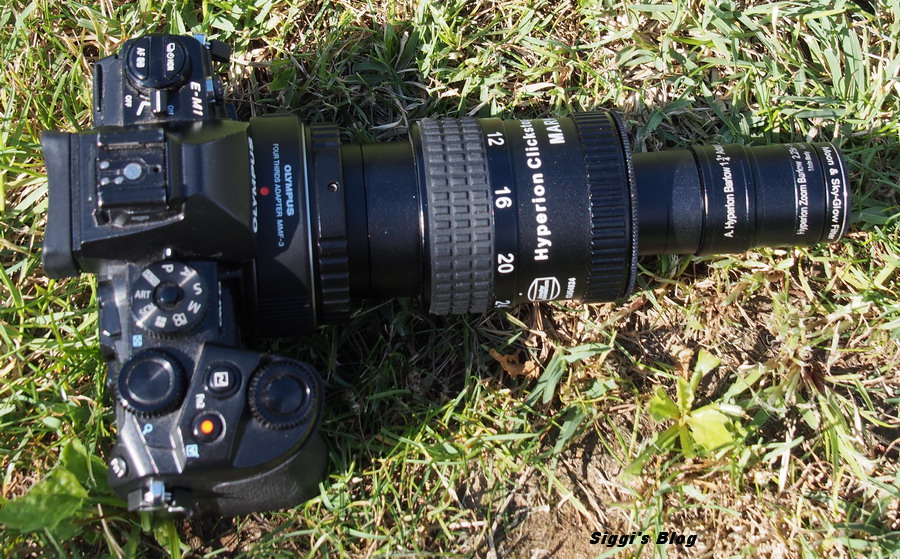

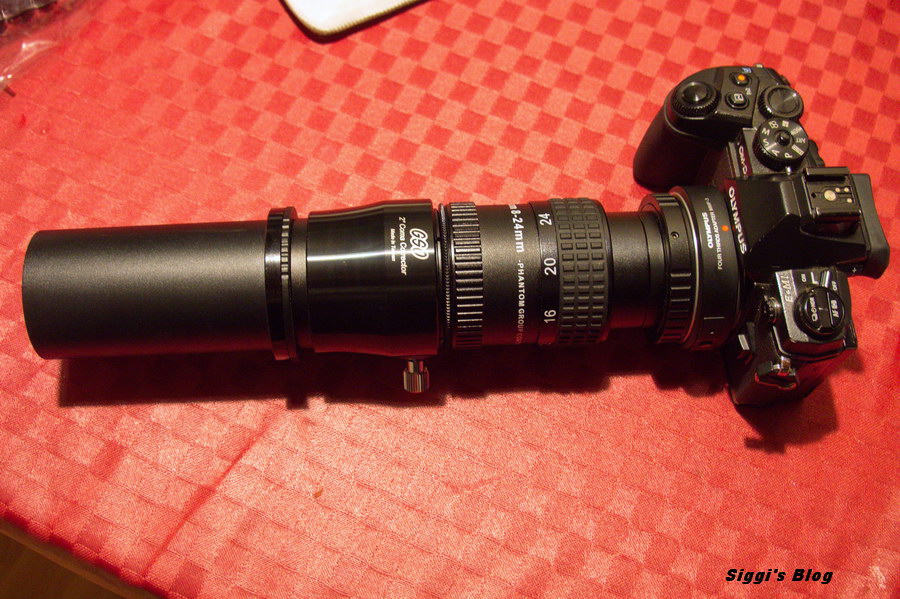

Okularprojektion durch Hyperion Zoom Okular

Man kann mittels optionalen Adapters vom Hyperion Zoom Okular auf T2 die Kamera direkt ans Okular anschließen. Leider ist dann die Bildqualität nicht mehr wirklich hoch: Z.b. beim hellen Rand des Mondes deutliche Halos. Bei der Fotografie der Sonne sieht man jede Menge Staub. Auf die schnelle bin ich nicht dahinter gekommen auf welchem der vielen Linsenflächen dieser Staub liegt, aber alles durch putzen hilft.

Aus der Fotografie weiß ich aber, dass jeder zusätzliche Linse Qualitätsverluste verursacht. Bei den Vergrößerungen die das 8-14mm Zoom anbietet kommt man nicht wirklich auf höhere Vergrößerungen als eine Adaption Barlow+Kamera bietet. Zumindest im Sommer ist das Seeing so schlecht, dass es wohl keine zusätzlichen Vorteile bietet. Ob ein Einsatz der klassischen Okularprojektion (Teleskop + Barlow + Okular + Kamera) bei guten Bedingungen sinnvoll ist, wird sich noch herausstellen. Ebenso inwieweit die afokale Projektionsphotographie (Teleskop + Okular + Kameraobjektiv + Kamera) etwas bringt, ebenso.

Okularprojektion bringt mM nach zu starken Qualitätsverlust. Mit einer guten Barlow geht es besser.

ISS

Kurz zu den Bildern:

Händisch nachgeführter Fotonewton (200mm/800mm Brennweite F/4). Dabei versuche ich die ISS im Sucherfernrohr ins Fadenkreuz zu bekommen. Gerade wenn es interessant wird, nämlich möglichst im Zenit, wo sie dann nur etwas über 400 km über uns ist, erfordert das einige Verrenkungen. Mit Parallaktischer Montierung habe ich es auch gemacht, dann kommt aber die Schwierigkeit dazu, dass man irgendwann umschwenken muss und ob man dann noch in der Eile, die ISS wieder einfange kann ist sehr schwer. Aber: Übung macht den Meister 😉

Dieses Bild war bei nahezu Vollmond mit EC14 1,4x Telekonverter entsprechend dann 2,24m Brennweite am 31.7.2015 um 22:56

[FN + EC14, E-M5 – ISO3200 1/2000sec]

Am 12.8.2015 flog sie wieder sehr günstig mit einem Minimum von 411km drüber. Diesmal mit Baro2,5x Linse entsprechend 4m Brennweite. Durch die Hitze sehr schlechtes Seeing.

kurze Zeit später bei ca 550km:

[FN + Barlow 2,5 , E-M5 – ISO3200 1/1200sec]

Noch ein Versuch bei einem Überflug:

(in 1:1crop – Auflösung)

Ab und an kommt es natürlich auch vor, dass die ISS vor Sonne oder Mond vorbeifliegt. Das dauert maximal 0,9 Sekunden

Ein 1:1 Auschnitt

M31 Andromeda Galaxie

Die Andromeda Galaxie ist unser Nachbar in 2,5 Millionen Lichtjahren Entfernung und mit 140.000 LJ ist er 40% größer als unsere eigene Milchstraße. Bei guten Bedingungen kann man sie noch mit freiem Auge sehen und ist damit das am weitesten entfernte Objekt im Weltraum, das wir ohne Hilfsmittel erkennen können. Das Fernglas zeigt schon sehr deutlich den nebeligen Fleck.

Eine Digitalkamera sammelt aber heutzutage genug Licht innerhalb von 10-20 Sekunden, sodass er sich am Foto schon deutlich abzeichnet. Selbst am fixen Stativ ohne Nachführung.

Hier mit Fotolinse bei 100mm KB (Kleinbild) aber 11×4 Minuten belichtet, was natürlich nur mit Nachführung geht. Das Bild umfasst das Gebiet beginnend von Stern Mirach unten.

[Dieses Bild in großer Auflösung und Beschreibung]

Ein kleines Teleskop (Lacerta 72/432APO) enthüllt dann sehr viel mehr Details:

Der Hauptteil des M31 ist sechs mal so groß wie uns der Mond erscheint. Mit dem Halo zugerechnet füllt er die Größe des Sternbildes Großer Wagen!

Der M 31 mit Fotoapparat und 135mm Linse

Bei den Bilder mit dem Telskop zeigte eine genaue Analyse der Einzelbilder aber: 4 Minuten bei ISO800 und F3.5 sind zu viel – da sind die hellen Sterne und das Zentrum schon überbelichtet. Ein solches Objekt braucht zusätzlich noch eine HDR Ausarbeitung um den große Dynamikumfang einigermaßen gerecht zu werden.

Mit meinem 800mm geht sich nur noch ein Ausschnitt aus. Links M110 und rechts M32, die beiden Begleitgalaxien:

160831 Andromeda Galaaxie M31 (mit M110 und M32)

(in groß auf AstroBin)

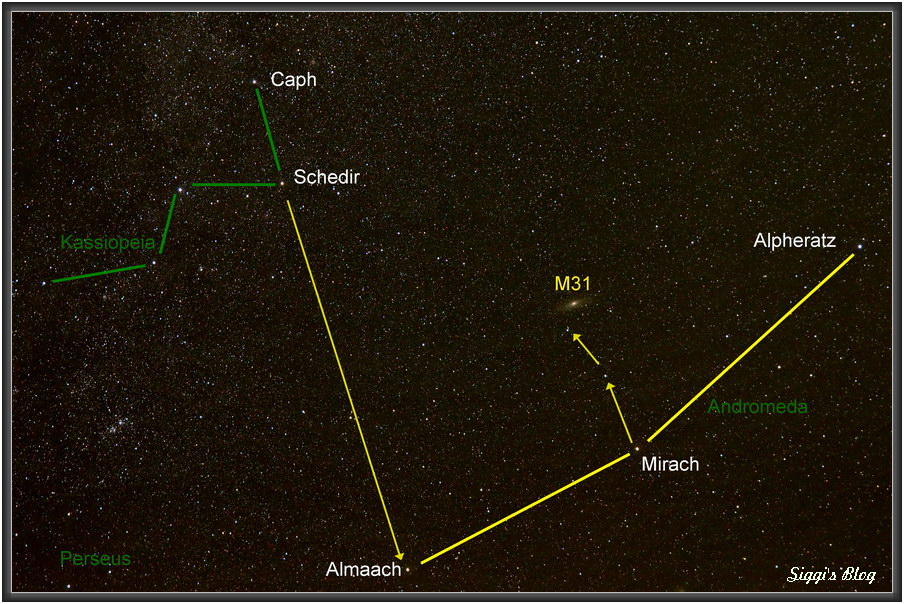

Hier ein Auffindekarte, wie ich ihn immer leicht finde:

Ausgehend von der Kassiopeia (Himmels-W) führt die Verlängerung des rechten Schenkel zu einem sehr hellen Stern (Almaach). Dann findet man zwei weitere sehr helle Sterne (sieht man auch in der Stadt). Beim mittleren der drei hellen Sterne im Sternbild der Andromeda sind dann oberhalb zwei schwächere Sterne zu sehen. Sieht man bei lichtverschmutztem Himmel schon schlecht. Im Fernglas/Sucherfernrohr aber schon. Der Abstand dieser schwachen Sterne ist ca. das Gesichtsfeld eines Fernglases. Beim obersten Stern sieht man dann schon die Andromeda Galaxie als nebeliger Fleck.

Weitere Seite zum Auffinden auf de.Wikihow

Viel Glück beim Finden !

Venus Jupiter Konjunktion

Am 1.7.2015 begegneten sich wieder mal Venus und Jupiter bei Sonnenuntergang. Sie näherten sich dabei unter Tags bei auf 0,4°. Gut sichtbar und nicht zu übersehen war das Schauspiel aber knapp nach Sonnenuntergang wo der Abstand immer noch 0,5° betrug. Das ist der scheinbare Durchmesser des Mondes oder Sonne. Also ziemlich nahe. So nahe, dass ich beide gleichzeitig in meinem Teleskop sehen konnte:

Die starken Helligkeitsunterschied machen es natürlich schwer in einem einzellnen Bild alles zu zeigen.

Daher noch zwei Detailbilder der beiden Planeten:

Die Venus wandert jetzt immer mehr gegen die Sonne um dann zum Morgenstern zu werden. So steht sie zwischen der Erde und der Sonne, recht groß aber halt nur in Phase. Dennoch ist sie so hell, dass man sie wenn man sucht auch am Tageshimmel finden kann.

Der Jupiter mit seinen Galileischen Monde. Die Monde von links nach rechts:
Ganymed, Europa, Io und wer genau hinsieht: gegenüber rechts beim Jupiter sieht man noch Callisto.
